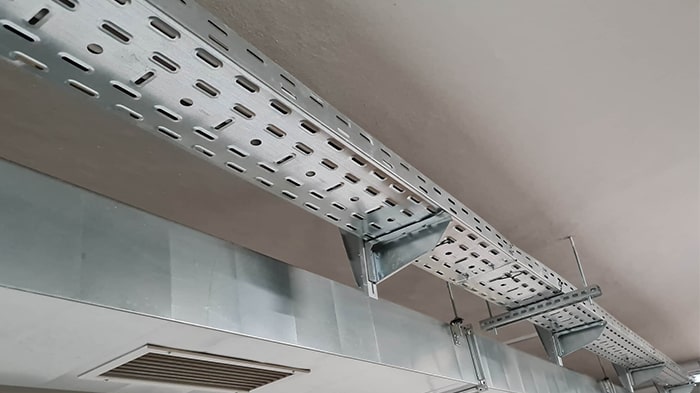

ابعاد سینی کابل از نظر عمق، عرض، طول و ضخامت به چند دسته تقسیمبندی میشوند. این محصول باید متناسب با مکان نصب، میزان حجم کابلها، وزن سیم و کابل، نوع کابل برق و دیگر موارد به کار گرفته شوند. بررسی اندازههای این محصول به شما کمک میکند مناسبترین نوع را براساس ابعاد و اندازه خریداری نمایید. این محصول در ابعاد مختلفی تولید و به بازار عرضه میشود. البته برخی شرکتها این تجهیزات را به صورت سفارشی نیز تولید میکنند.
آنچه در ادامه میخوانیم:
- ضخامت سینی کابل
- طول سینی کابل
- عرض سینی کابل
- عمق سینی کابل
- وزن سینی کابل
- ابعاد استاندارد سینی کابل
- جدول سایز سینی کابل
- جمعبندی
ضخامت سینی کابل
ابعاد و سایز سینی برق براساس ضخامت به چند دسته تقسیم میشود. منظور از ضخامت، قطر ورقی است که سینیها با آن ساخته میشوند. ضخامت ورق سینی هرچه بیشتر باشد، میزان تحمل وزن آن نیز بیشتر می شود. البته اغلب آنها که عرض کمتری دارند، از ورقهای نازکتری ساخته میشوند.
ضخامت ورقهای آن نیز در بازه ۰.۵ میلیمتر تا ۲.۵ میلیمتر است. این میزان ضخامت باید متناسب با نوع کاربرد انتخاب شود. ضخامت نمونههای فلزی با ضخامت نوع پلاستیکی تفاوت دارد. لازم به ذکر است این تجهیزات در دو مدل پانچدار و بدون پانچ، در بازار موجود هستند.
طول سینی کابل
تمامی سینیها براساس استاندارد با طول ۲ متری به بازار عرضه میشوند. در مکانهایی که به متراژ بیشتری از سینی نیاز است، از رابط و دیگر اتصالات میتوان استفاده کرد. به کمک اتصالات و لوازم جانبی میتوان سینیهای مختلف را به یکدیگر متصل کرد و از این طریق طول آنها را افزایش داد. درب سینی نیز متناسب با عرض سینی برق به بازار عرضه میشود.
عرض سینی کابل
مهمترین بعد در ابعاد سینی شبکه و سینی برق عرض سینیها است. عرض سینیهای کابل تعیینکننده میزان کابلی است که درون سینیها قرار بگیرند. سینی ها به صورت استاندارد در زیر به بازار عرضه میشوند:
- عرض ۵ سانت
- عرض ۱۰ سانت
- عرض ۱۵ سانت
- عرض ۲۰ سانت
- عرض ۲۵ سانت
- عرض ۳۰ سانت
- عرض ۳۵ سانت
- عرض ۴۰ سانت
- عرض ۴۵ سانت
- عرض ۵۰ سانت
- عرض ۵۵ سانت
- عرض ۶۰ سانت
- عرض ۷۰ سانت
- عرض ۸۰ سانت
سینیهای برق گاهی در عرضهای بالاتر نیز به بازار عرضه میشوند. سینیهای بزرگتر بنا به سفارش مشتری تولید میشوند. ابعاد این محصول در کاتالوگ محصول ذکر میشود. لازم به ذکر است عرض درب سینی باید با عرض سینی یکی باشد.
عمق سینی کابل
در ابعاد سینی برق عمق سینیها نیز موضوع مهمی است که باید به آن پرداخته شود. عمق سینی ها با اصطلاحی به نام خم تعیین میشود. سینیها از نظر خمش به سه دسته دو خم، چهار خم و شش خم تقسیمبندی میشوند. هر چه عمق و عرض کابل بیشتر باشد، کابلهای بیشتری میتوان در آن به کار برد.
سینی های کابل با دستگاه های پیشرفته داخل کارخانهها لبهدار میشوند. جهت خمکاری سینی از دستگاه نیمه اتوماتیک خم استفاده میشود. این لبهها میتواند ارتفاع مختلفی داشته باشد. اغلب سینی ها در ارتفاع های ۴، ۵، ۶، ۸، ۱۰ و ۱۵ سانتی متری عرضه میشوند. در موضوع انواع ابعاد سینی کابل باید بگوییم که ارتفاع سینی کابل باید توسط متخصص کابلکشی تعیین شود.
بیشتر بخوانید: تفاوت سینی کابل گالوانیزه گرم و گالوانیزه سرد
وزن سینی کابل
وزن سینی های کابل به ابعاد سینی کابل برق بستگی دارد. هرچه عرض، ضخامت و ارتفاع سینی ها بیشتر باشد، وزن سینی ها نیز بیشتر می شود. وزن سینی برق موضوع مهمی است که پیش از خرید و نصب سینی کابل باید به آن توجه کرد. وزن سینی ها به صورت متری بیان می شود. به عنوان مثال سینی کابل عرض ۵۰ سانتی متر با ضخامت ۱۵ میلی متر و ارتفاع ۶ سانت در هر متر ۸ کیلومتر وزن دارد. البته وزن سینی به نوع گالوانیزه ورق، جنس سینی و شرکت سازنده آن بستگی دارد.
ابعاد استاندارد سینی کابل
انواع سایز سینی کابل به صورت استاندارد به مجموعهای از سایزها اشاره دارد که بر اساس نیازهای مختلف پروژههای برق و شبکه تعیین میشود. عرض سینی کابل از ۵۰ میلیمتر شروع شده و تا ۱۰۰۰ میلیمتر ادامه دارد. ارتفاع لبههای سینی نیز در اندازههای مختلفی مانند ۲۵، ۵۰، ۷۵ و ۱۰۰ میلیمتر عرضه میشود، که انتخاب آن به حجم کابلهای عبوری و نیاز به تهویه مناسب بستگی دارد. ضخامت سینی کابل نیز بین ۰.۸ تا ۲.۵ میلیمتر متغیر است و بسته به میزان بار و فشار وارده انتخاب میشود. استاندارد بودن ابعاد سینی کابل به بهینهسازی فضای نصب و تضمین ایمنی کابلکشی کمک میکند. توجه به این اندازهها در هنگام خرید، بهرهوری و مدیریت صحیح کابلها را فراهم میکند.
جدول سایز سینی کابل
انواع سایز سینی کابل مطابق زیر است:
| عرض سینی کابل | ضخامت ورق | طول سینی کابل | ارتفاع سینی کابل | وزن هر متر سینی کابل | وزن هر متر درب سینی کابل |
| ۱۰ سانتیمتر | ۰.۷ میلیمتر | ۲ متر | ۴ سانتیمتر | ۱.۳ کیلوگرم | ۰.۸ کیلوگرم |
| ۱۵ سانتیمتر | ۰.۸ میلیمتر | ۲ متر | ۴ سانتیمتر | ۱.۸ کیلوگرم | ۱.۲ کیلوگرم |
| ۲۰ سانتیمتر | ۰.۹ میلیمتر | ۲ متر | ۴ سانتیمتر | ۲.۵ کیلوگرم | ۱.۷ کیلوگرم |
| ۲۵ سانتیمتر | ۱ میلیمتر | ۲ متر | ۵ سانتیمتر | ۳.۳ کیلوگرم | ۲.۳ کیلوگرم |
| ۳۰ سانتیمتر | ۱.۲۵ میلیمتر | ۲ متر | ۵ سانتیمتر | ۴.۷ کیلوگرم | ۳.۵ کیلوگرم |
| ۴۰ سانتیمتر | ۱.۵ میلیمتر | ۲ متر | ۶ سانتیمتر | ۶.۸ کیلوگرم | ۵.۳ کیلوگرم |
| ۵۰ سانتیمتر | ۱.۵ میلیمتر | ۲ متر | ۶ سانتیمتر | ۸.۳ کیلوگرم | ۶.۶ کیلوگرم |
| ۶۰ سانتیمتر | ۲ میلیمتر | ۲ متر | ۸ سانتیمتر | ۱۳.۷ کیلوگرم | ۱۰.۵ کیلوگرم |
